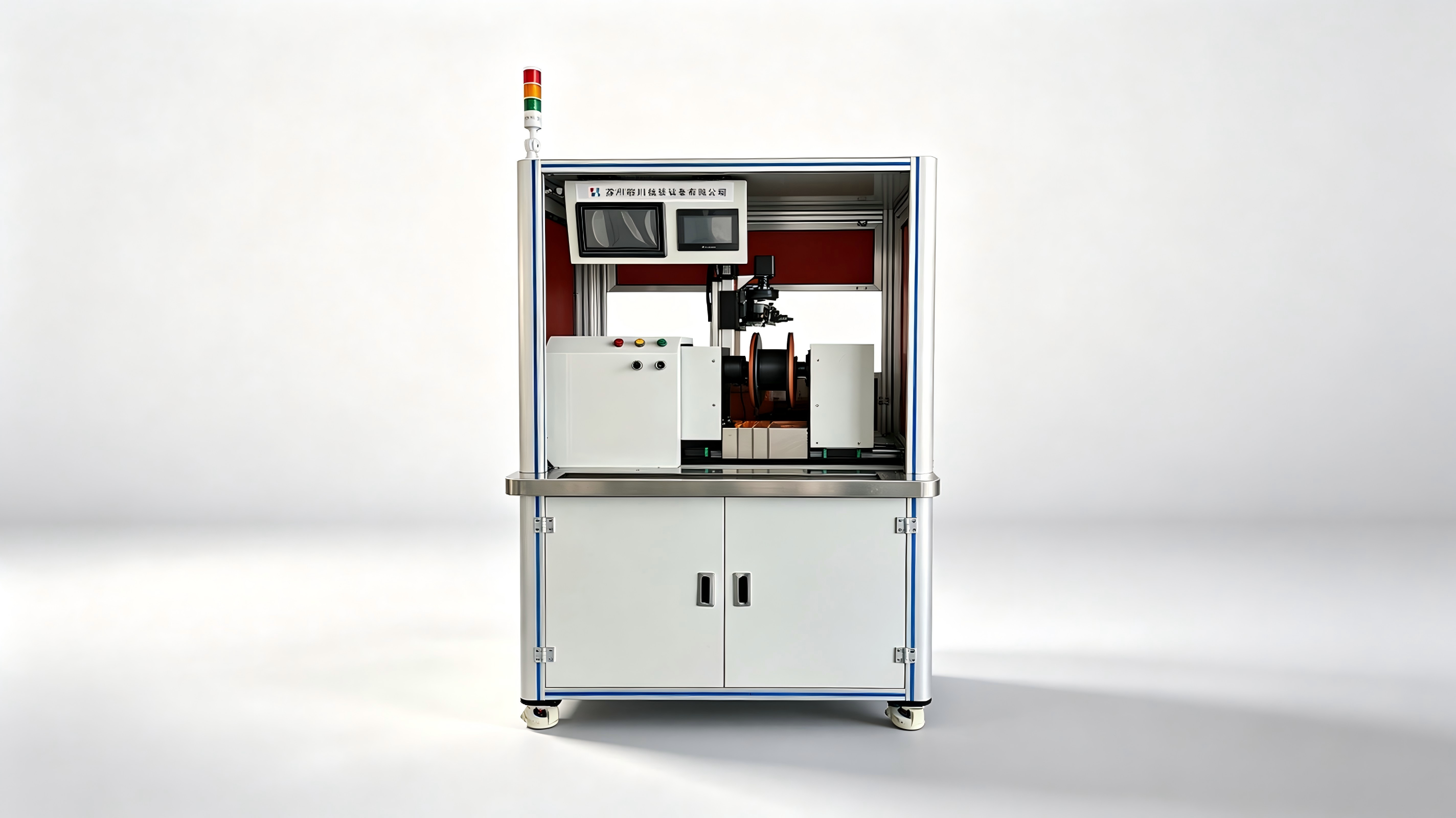

精密绕线机主要特征

精密绕线机的核心设计目标，是实现排线规整、匝数控制精准、张力输出稳定，保障线圈精度与批量生产下得性能一致性，提升产品品质与竞争力。

一、硬件与机械基础特征

1. 全伺服闭环驱动系统

主轴、排线轴、张力轴全部采用伺服电机搭配高分辨率编码器驱动，摒弃步进电机方案；主轴转角控制精度可达 ±0.050.1°，排线机构重复定位精度达到 ±0.01mm，对传动反向间隙做极小化抑制，特别是伺服电机在控制反馈响速度是其他电机无法比拟的，以德国西门子，日本安川，国内汇川为代表性的伺服电机厂家。

2. 机械精度

丝杆、直线导轨选用精密级部件，整机机架采用高刚性结构设计，高速运行工况下整机振动低；导针组件、治具安装底座严格保障同轴度与平行度，从机械底层为绕制精度提供基础保障，国内自动化应用比较常见的品牌有台湾上银，日本THK等；

2. 高精度闭环张力控制系统

采用动态闭环张力控制架构，张力输出波动小；针对 0.03mm 级微细线材同样可以实现稳定张力管控，避免漆包线受拉伸细、线材形变、线圈松紧度不均等问题。线圈电阻、电感等关键电气指标，很大程度由绕制过程的张力控制水平决定，代表性的厂家有苏州创易技研，杭州千和等。

二、功能与系统核心算法逻辑

不少行业从业者对精密绕线机的认知，仍局限于机械硬件精度层面。精密绕线装备与数控机床这类切削加工设备有着本质区别：数控机床以机械加工精度作为核心评价指标，而精密绕线机属于材料成型类设备，系统算法与闭环控制逻辑才是设备的核心竞争力。

数控机床是对毛坯进行切削去除加工，工件尺寸精度主要由刀具与机床机械精度决定；但线圈绕制工况中，骨架本身存在注塑形变与尺寸公差，漆包线也客观存在线径离散公差。受原材料固有公差扰动，仅依靠机械硬件精度，很难长期稳定实现高标准精密排线。

随着工业智能化技术迭代，纠偏型精密绕线机得到广泛应用。设备依托闭环检测控制，自动抵消漆包线线径带来的累积公差，实现高品质密绕。其工作逻辑为：编码器实时采集排线角度与位置信号，控制系统自适应调节排线器运行速度，实现排线速度跟随实际线径动态适配。

以苏州裕川为代表的新一代高端精密绕线机，进一步搭载在线视觉纠偏，构建 “闭环检测 + 算法补偿” 双重纠偏体系，系统性消除各类公差扰动，实现智能化精密绕制。

该套控制方案具备三大核心优势：

         1. 根源化解原材料公差痛点：有效抵消骨架形变、漆包线线径离散等客观材料因素带来的工艺不良；

2       2. 降低现场操作门槛：排线机构自适应补偿，省去传统设备反复调试、修正工艺参数的工作，简化设备操作；

3.      3.缩短产品换型工时：控制算法鲁棒性强，工艺编程稳定性高，夹具微小偏差、原材料批次波动对生产结果的影响被大幅削弱，换产调试效率显著提升。

三、实际工艺性能表现

1       1. 排线成型品质：线圈匝间排布规整，叠线、跳线缺陷得到有效抑制，层间偏移量可控；保障线圈电感、内阻电气参数在大批量生产中具备高一致性。

2       2. 线材适配范围广：可稳定加工 0.03mm 起的超细漆包线，满足微细线密绕的工艺要求。

3       3. 全转速区间精度稳定：性能评价不只看设备极限最高转速，在高速运行条件下依旧维持绕制精度；高低速切换过程中，线圈松紧度无明显波动
