标配：● 选配：□ 单选、多选：√ 无此功能：-- |

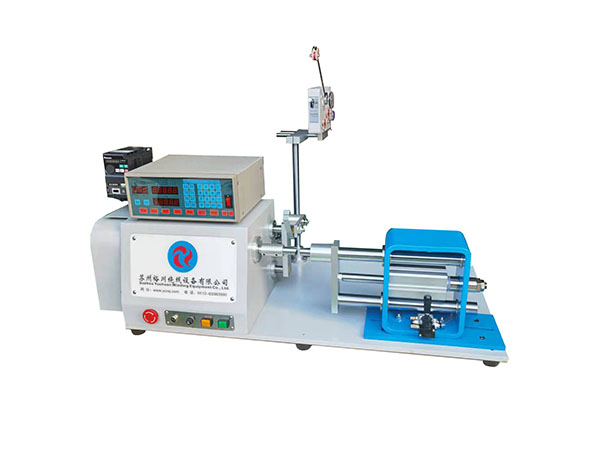

型号： CNC-220C |

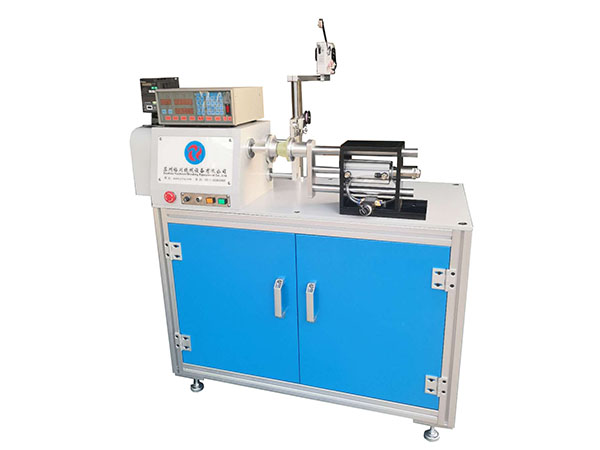

型号： CNC-220C-X |

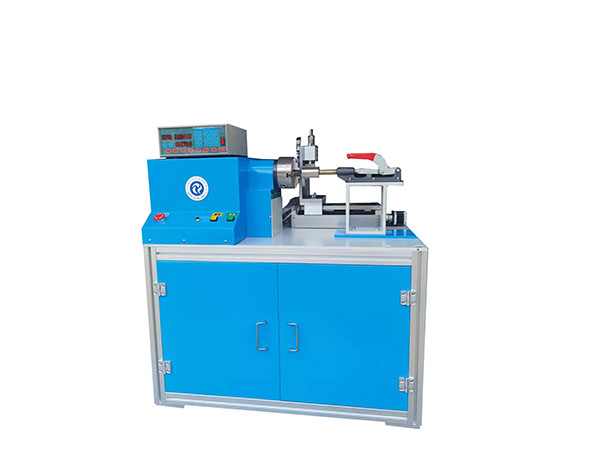

型号： CNC-220C-XL |
| 基本参数（以下参数仅供参考，所有机械均可定制） | |||
| 主轴数 | 1 | 1 | 1 |
| 主轴功率（Kw） | 0.75 | 1.5 | 3.7 |
| 主轴最高转速(rpm) | 400/3000 | 400/1500 | 400 |
| 主轴最大旋转直径（mm） | 220 | 320 | 400 |
| 重复定位精度（mm） | ≤0.05 | ≤0.05 | ≤0.05 |
| 最小计数单位 | 0.1圈 | 0.1圈 | 0.1圈 |
| 计数模式 | 圈 | 圈 | 圈 |
| 排线功率（Kw） | 57步进 | 57步进 | 57步进 |
| 排线器最大行程（mm） | 210 | 300 | 400 |
| 最大排线速度(mm/s) | 60 | 80 | 80 |
| 排线精度 | ≤0.005 | ≤0.005 | ≤0.005 |
| 参数存储容量 | 48组×30步序 | 48组×30步序 | 48组×30步序 |
| 电源/电压 | 220 | 220 | 220 |
| 机械尺寸（长宽高mm） | 60×80×55 | 60×80×55 | 60×80×55 |
| 重量（Kg） | 50 | 50 | 50 |
| 标配功能 | |||
| 计数停车 | ● | ● | ● |
| 绕线方向（顺/逆） | ● | ● | ● |
| 排线方向（左/右） | ● | ● | ● |
| 排线节距设定 | ● | ● | ● |
| 主轴转速调节 | ● | ● | ● |
| 加减速设定 | ● | ● | ● |
| 两端停车 | ● | ● | ● |
| 两端减速 | ● | ● | ● |
| 段位切换 | ● | ● | ● |
| 停车纠偏 | ● | ● | ● |
| 掉电记忆 | ● | ● | ● |
| 资料储存 | ● | ● | ● |
| 状态监测 | ● | ● | ● |
| 错误报警 | ● | ● | ● |
| 选配功能 | |||
| 气缸控制 | √ | √ | √ |
| 功率可定制 | √ | √ | √ |
| 行程可定制 | √ | √ | √ |
| 转速可定制 | √ | √ | √ |
| 电机配置 | |||
| 交流变频电机 | ● |
● |
● |
| 步进电机 |
● |
● |
● |
| 张力器 | |||
|
磁力张力器（0.025-0.12mm） 磁力张力器（0.06-0.3mm） 磁力张力器（0.1-0.5mm） 磁力张力器（0.25-0.8mm） |
√ | √ | √ |
| √ | √ | √ | |
| √ | √ | √ | |
| √ | √ | √ | |
|
机械张力器（0.1-1.0mm） 机械张力器（0.5-1.2mm） |
√ | √ | √ |
| √ | √ | √ | |
|
电磁张力器（0.5-1.5mm） 电磁张力器（0.8-2.0mm） 电磁张力器（0.8-2.0mm） |
√ | √ | √ |
| √ | √ | √ | |
| √ | √ | √ | |
|
气动张紧器(圆线1.0-3.5mm) 气动张紧器(扁线≤50 mm²) |
√ | √ | √ |
| √ | √ | √ | |
| 伺服数显张力器（0.017-0.2mm） | √ | √ | √ |
|
电子数显张力器（0.2-0.8mm） 电子数显张力器（0.5-1.5mm） |
√ | √ | √ |
| √ | √ | √ | |
| 控制系统及人机界面 | |||
|
PLC/运动控制器/触摸屏 数码管单片机 液晶屏单片机 |
□ | □ | □ |
| ● | ● | ● | |
| - | - | - | |
| 主要机械/传动部件 | |||
| 机箱（铸造、模块） | 铸造 | 铸造 | 铸造 |
| 研磨滚珠丝杆（等级） | C2 | C2 | C2 |
| 主轴直径（mm） | 15 | 15 | 20 |
| 减速箱、传动箱 | 传动箱 | 传动箱 | 减速箱 |
| 支撑尾座 | |||
| 气动尾顶 | ● | ● | □ |
| 快速机械尾顶 | □ | □ | ● |
| 电机同步尾座 | - | - | - |
| 电机同步拉伸尾座 | - | - | - |
| 外观机构 | |||
| 桌面型 | √ | - | - |
| 落地式工作台（铝合金、钢结构） | □ | ● | ● |
| 备注：以上参数及配置仅供参考，解释权归苏州裕川所有； | |||
